Apraksts:

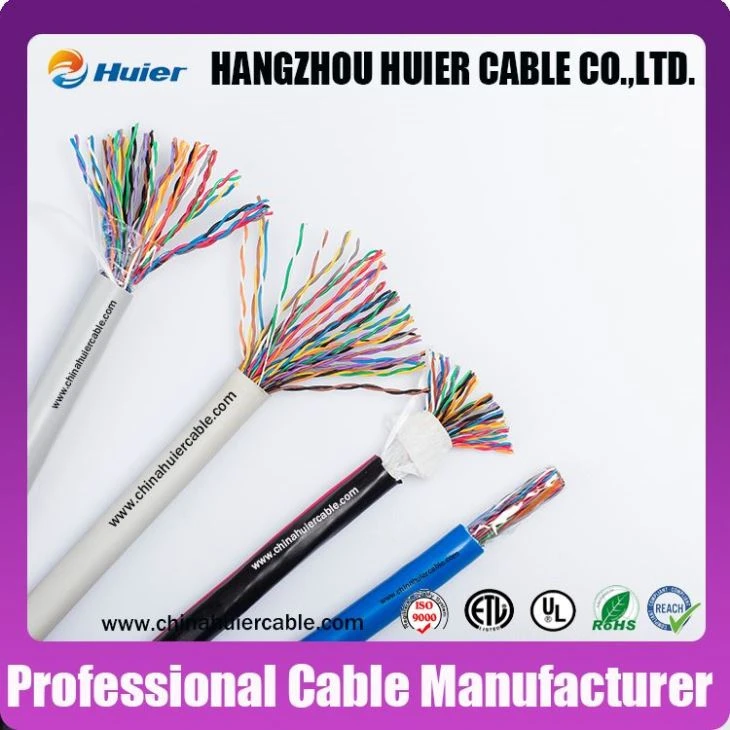

3. kategorijas kabelis jeb CAT3 kabelis ir vītā pāra kabeļa veids, ko bieži izmanto balss un datu lietojumprogrammās. Tālruņa kabeli nosaka Elektroniskās rūpniecības alianse (EIA) un Telekomunikāciju nozares asociācija (TIA). HUIER Cable CAT3 tālruņa kabelis ir kvalitatīvi ražots, lai atbilstu un/vai pārsniegtu produktu sertifikātus un standartus EIA/TIA 568 un ISO/IEC 11801 specifikācijām.
Pielietojums:
3. kategorija ir piemērota liela ātruma DATA/LAN pārraidei līdz 16 Mbps.
10. Bāze-T
4 Mb/s Token Ring
Balss
Cat3 kabelis joprojām tiek izmantots kā balss līmeņa kabelis, galvenokārt POTS (plain Old Telephone Service), un, lai gan caur to var nosūtīt dažus datus (Think DSL), ātrums ir ierobežots līdz aptuveni 10 Mb/s un ir pakļauts vairāk kļūdu nekā mūsdienu LAN kabeļi. Pat tālruņa pakalpojumam, ja nomaināt vai uzstādāt līnijas savā mājā, jūs nevarat kļūdīties, pētot Cat5e vai Cat6 kabeļu izmantošanu, jo tiek iebūvētas turpmākas izmantošanas iespējas un papildu līnijas.
Konstrukcijas parametri: | |
Centra diriģents: | Tukšs varš vai ciets CCA (ar varu pārklāts alumīnijs) |
Būvniecība: | 24AWG |
Kabelis: | 2 ~ 25 izolēti vīti pāri. |
Serdes izolācija: | HDPE augsta blīvuma polietilēns |
Būvniecība: | 0,90±0,05 mm |
Galvenā identifikācija: | Zils+balts/zils, oranžs+balts/oranžs, zaļš+balts/zaļš, brūns+balts/brūns. Un utt. |
Skrīnings/aizsardzība: | UTP-Atbrīvojiet “neekrētu” vītās pārus. |
Ārējais apvalks: | PVC (polivinilhlorīds), ugunsizturīgs / LSZH (zema dūmu nulles halogēna) / PE (ārdurvis). |
Jakas kopējais diametrs: | Atkarīgs no vadītāja NR. |
Ārjakas krāsa: | Pielāgošana. ir pieejama dažādu krāsu svītra. |
Noņemšanas aukla: | neilons |
Iepakojums: | 1000FT(305M)/Easy Pull Box |
Izgatavošana: | Pēc klienta pieprasījuma |
Pārbaude: | 100% izturēja Fluke testu. |
Elektriskās īpašības: (CCA ITEM)
Savstarpējā kapacitāte: | 18 PF/FT @ 1 MHz |
Vājināšanās: | 7,8 dB/M'@ 1 MHz |
Pretestība: | 100 OHMS pie 1 MHz |
Līdzstrāvas pretestība: | 27 OHMS pie 1 MHz |
Darba temperatūra: | -20 grādiem līdz +60 grādiem |
Spriegums: | 300V |
Funkcijas:
Piemērots IEEE 802.3, 10 Base T, 10 Mbps
Piemērots IEEE 802.5 16 Mbps Token Ring ierobežotās lietojumprogrammās
Atbilst EIA/TIA 568 3. kategorijai un NEMA

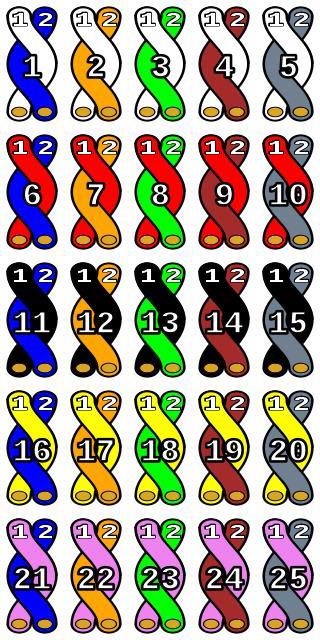

25 pāru krāsu kods:
Pāris NO. | Galvenā krāsa | Neliela krāsa | ||
1 | Balts |
|
| Zils |
2 |
| Oranžs | ||
3 |
| Zaļš | ||
4 |
| Brūns | ||
5 |
| Šīferis | ||
6 | Sarkans |
|
| Zils |
7 |
| Oranžs | ||
8 |
| Zaļš | ||
9 |
| Brūns | ||
10 |
| Šīferis | ||
11 | Melns |
|
| Zils |
12 |
| Oranžs | ||
13 |
| Zaļš | ||
14 |
| Brūns | ||
15 |
| Šīferis | ||
16 | Dzeltens |
|
| Zils |
17 |
| Oranžs | ||
18 |
| Zaļš | ||
19 |
| Brūns | ||
20 |
| Šīferis | ||
21 | Violeta |
|
| Zils |
22 |
| Oranžs | ||
23 |
| Zaļš | ||
24 |
| Brūns | ||
25 |
| Šīferis | ||
Nozares standarti:
UL PRIEKŠMETS 444 KOMUNIKĀCIJAS KABELIS
UL UZSKAITĪTAIS TIPA CMR
UL 1666 STĀVVEIDA LIESMAS TESTS
C(UL) SARAKSTS TIPA CMG
ICEA S-80-576
PANTA 800-51. G) UN 800. 53. PANTA b) apakšpunkts
APSTIPRINĀTS KALIFORNIJAS ŠTATA Ugunsdzēsības maršals
ATBILST Cat3 ELEKTRISKĀM PRASĪBĀM
